PH-MD17AT/BT倒置金相顯微鏡
- 產品描述
- 技術特點
- 資料下載
-
PH-MD17AT/BT倒置金相顯微鏡配置優良的平場消色差物鏡與大視野平場目鏡，照明系統采用柯勒照明方式，視場照明均勻。產品結構緊湊，操作方便舒適。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。

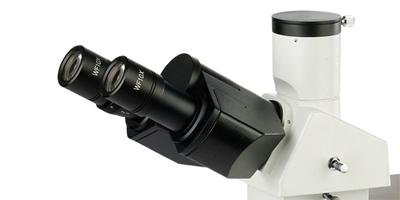

● 觀察系統
鉸鏈式觀察筒：雙目觀察筒，單視度可調，鏡筒30°傾斜，舒適美觀。三目觀察鏡筒，可連接攝影、攝像裝置。目鏡：WF10X大視野平場目鏡，視場范圍18mm，提供了寬闊平坦的觀察空間。

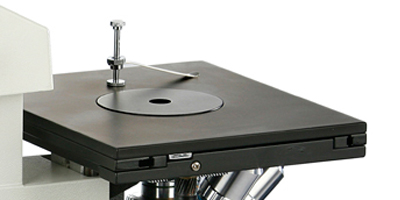

● 機械載物臺
機械移動載物臺，內置可旋轉圓形載物臺板，在進行偏光觀察時可旋轉圓形載物臺板，以滿足偏光鏡檢的要求。

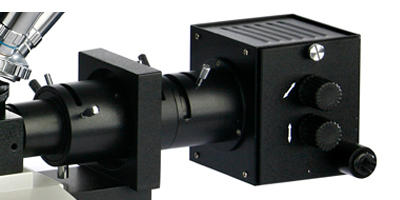

● 照明系統
采用柯拉照明方式，孔徑光闌與視場光闌可通過撥盤進行孔徑大小調整，調節順暢舒適。選配的起偏器可90度調整偏振角，以觀察不同偏振狀態下的顯微圖像。
● 功能擴展
通過配置攝像觀察附件（CCD接頭、數碼相機接頭、數碼單反相機接頭等）可實現高清晰的數碼攝錄和攝像觀察方式。
-
PH-MD17AT/PH-MD17BT倒置金相顯微鏡主要參數
配置型號
PH-MD17AT
PH-MD17BT
目鏡筒
三目鏡筒，傾斜30°（內置檢偏振片，可進行切換）
目鏡
大視野 WF10X（Φ18mm）
物鏡
長距平場消色差物鏡（無蓋玻片）
PL 10X/0.25
消色差物鏡（無蓋玻片）10X/0.25
長距平場消色差物鏡（無蓋玻片）
PL L20X/0.40
消色差物鏡（無蓋玻片）20X/0.40
長距平場消色差物鏡（無蓋玻片）
PL L40X/0.60
半平場消色差物鏡（無蓋玻片）40X/0.65
長距平場消色差物鏡（無蓋玻片）
PL 100X/1.25（彈簧，油）
消色差物鏡（無蓋玻片）
100X/1.25（彈簧，油）
轉換器
四孔（滾珠內定位）
載物臺
雙層機械移動式（尺寸：180mmX150mm，移動范圍：15mmX15mm）
調焦機構 粗微動同軸調焦，微動格值：2μm，粗動松緊可調,帶鎖緊和限位裝置
濾色片
藍濾色片 綠濾色片 黃濾色片
照明系統 6V 20W 鹵素燈，亮度可調
選配件
名稱
類別/技術參數
目鏡筒 雙目鏡，傾斜30° 目鏡
大視野 WF16X（Φ11mm）
分劃 10X（Φ18mm）格值0.1mm/格
物鏡
長距平場消色差物鏡（無蓋玻片）PL 50X/0.12
長距平場消色差物鏡（無蓋玻片）PL L 60X/0.75(彈簧)
長距平場消色差物鏡（無蓋玻片）PL L 100X/0.85（彈簧）
消色差物鏡(無蓋玻片) 60X/0.85
轉換器 五孔（滾珠內定位） 簡易偏光裝置
起偏鏡組
檢偏鏡組
CCD接頭
0.4X
0.5X 1X
0.5X帶分劃尺，格值0.1mm/格
攝像儀
USB輸出：USB2.0 USB3.0 500萬、600萬、1000萬、1400萬、2000萬像素可選
HDMI輸出：200、500、800、1400萬像素可選
數碼相機接頭
CANON
-
